Acme Electric: como especificar o transformador certo para cada aplicação industrial

A escolha entre encapsulado e ventilado é a primeira decisão de qualquer especificação a seco.

Transformador é um daqueles itens que só aparece no projeto quando já está atrasado. O resultado é conhecido: pede-se um "transformador de 30 kVA", chega o equipamento errado para o ambiente, e a obra descobre no comissionamento que o gabinete não pode ficar onde foi previsto ou que a tensão de saída não fecha com a carga.

A Acme Electric, marca da Hubbell, fabrica transformadores e magnéticos para aplicações industriais, comerciais e OEM. Este artigo percorre as famílias do portfólio e, mais importante, os critérios que decidem qual delas resolve cada caso.

As famílias do portfólio

1. Distribuição a seco, classe 600 V

É o grosso da linha e o que a maioria dos projetos chama simplesmente de "o transformador". Abaixar 480 V para 208/120 V no quadro de distribuição, alimentar um painel de comando, separar um circuito sensível do restante da planta.

• Encapsulados: monofásicos de 0,05 a 25 kVA e trifásicos de 3 a 75 kVA.
• Ventilados: monofásicos de 37,5 a 250 kVA e trifásicos de 15 a 1.000 kVA.
• Sistemas de isolação UL: classe 130 °C, 155 °C e 180 °C nos encapsulados, conforme a potência; classe 220 °C com elevação de 150 °C nos ventilados.
• Certificação: UL listed e CSA, com conformidade de eficiência DOE 2016 nas unidades trifásicas de 15 a 1.000 kVA.

2. Transformadores de controle industrial

Alimentam o circuito de comando de painéis — contatores, relés, CLPs, botoeiras. Trabalham com 240×480 V no primário e 120×240 V no secundário, e há versões para 380/400/415 V com secundário 110×220 V.

O erro clássico aqui não é a tensão, é a potência: dimensiona-se pelo consumo em regime e esquece-se da corrente de energização das bobinas dos contatores, que é várias vezes maior. Transformador de controle se escolhe pelo pico de inrush, não pela média.

3. Buck-boost

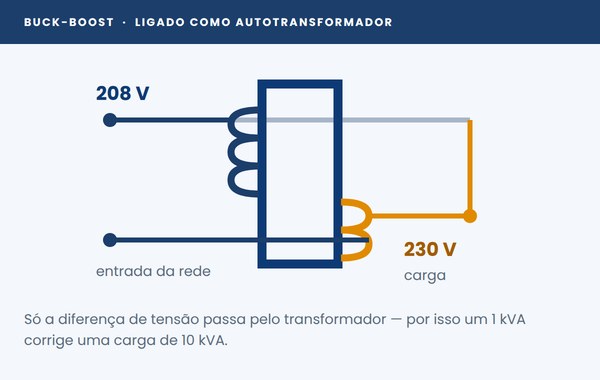

Para quando a tensão da rede está próxima, mas não exata. Uma carga de 230 V ligada numa rede de 208 V, ou um equipamento de 240 V numa rede de 220 V. O buck-boost, ligado como autotransformador, corrige a diferença.

• Faixa de 0,05 a 10 kVA.
• Combinações 120×240 V primário com 12/24 V ou 16/32 V secundário, e 240×480 V primário com 24/48 V secundário.

4. Isolação para inversores (drive isolation)

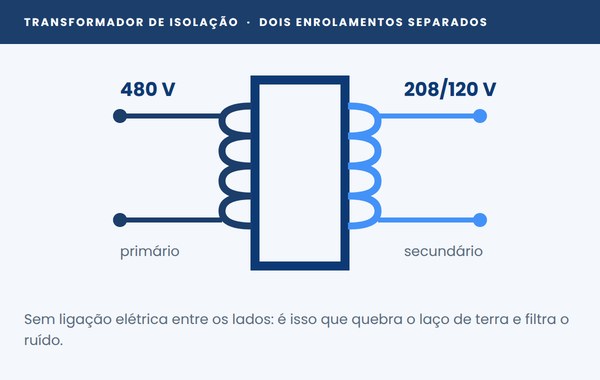

Inversor de frequência é fonte e vítima de problema elétrico ao mesmo tempo: injeta harmônicas na rede e sofre com transientes vindos dela. O transformador de isolação dedicado corta o caminho comum, elimina o laço de terra e reduz o ruído de linha que chega à eletrônica do acionamento.

É o item que mais se corta do orçamento e mais volta como chamado de manutenção seis meses depois.

5. Encapsulados para áreas classificadas e magnéticos customizados

Para ambientes com gases inflamáveis, líquidos e poeiras combustíveis, a Acme trabalha com unidades encapsuladas em resina, que isolam o enrolamento da atmosfera do local. E, para fabricantes de equipamento, há a linha de magnéticos desenvolvidos sob especificação, com suporte de engenharia durante o ciclo de desenvolvimento do produto.

Encapsulado ou ventilado: como decidir

A pergunta não é qual é melhor, e sim onde a unidade vai ficar.

• Escolha encapsulado quando houver poeira em suspensão, fibras, umidade, respingo ou lavagem de piso — e quando a instalação for externa ou em área sem abrigo. O gabinete UL Type 3R atende critérios NEMA, ANSI e OSHA, e admite montagem em parede ou em suporte suspenso.
• Escolha ventilado quando a potência subir. Acima de 75 kVA trifásicos não há alternativa encapsulada, e a dissipação passa a exigir circulação natural de ar. Em sala elétrica limpa e abrigada, o Type 2 resolve.
• Deixe o espaço livre previsto pelo fabricante. Transformador a seco dissipa calor por convecção. Encostá-lo na parede para ganhar espaço no quadro é a forma mais rápida de perder anos de vida útil do isolamento.

Três erros que aparecem toda semana

• Pedir isolação quando o problema é tensão. Se a carga só precisa de 10% a mais de tensão, um buck-boost de 1 kVA resolve o que um transformador de isolação de 10 kVA resolveria — por uma fração do custo e do espaço, porque apenas a diferença de tensão atravessa o equipamento.
• Dimensionar pela carga nominal, sem margem. Transformador trabalhando no limite esquenta, e temperatura é o que consome a vida do sistema de isolação. Uma folga de 20% a 25% costuma pagar-se antes do terceiro ano.
• Ignorar o conteúdo harmônico. Instalação com muitos inversores, fontes chaveadas e iluminação LED aquece o transformador acima do previsto pela corrente medida. Quando a carga não é linear, a estratégia de mitigação de harmônicas entra na especificação, não depois dela.

Atenção à tensão: o padrão é norte-americano

Vale dizer com todas as letras, porque economiza retrabalho: as tensões de catálogo da Acme seguem o padrão dos Estados Unidos — classe 600 V, com combinações como 240×480 V, 208 V e 120/240 V, em 60 Hz. Boa parte disso conversa diretamente com instalações industriais brasileiras, que também operam em 60 Hz e frequentemente em 220/380 V ou 440 V.

O que não se deve fazer é assumir equivalência olhando só o número do catálogo. A combinação primário-secundário precisa ser conferida contra a tensão real do barramento e o esquema de aterramento da instalação — e, quando necessário, a Acme trabalha com unidades sob especificação.
